YTC850系列發電機工頻串聯諧振耐壓試驗裝置

YTC850系列發電機工頻耐壓試驗裝置采用多節電抗器并聯的工作方式，調整可調電抗器的電感量，通過并聯不同節數的固定電抗器的方式達到諧振狀態。
根據試驗容量的大小，合理配置不同容量的固定電抗器和可調電抗器，從而減小電源容量和試驗設備體積重量。
- 重量輕，方便現場搬運
- 數據輸出穩定且波形好
- 無諧振盲區等

提示：凡購買本產品的全國用戶享受免費技術指導、三月包換、軟件升級、終生維修服務。 13317108516027-878765853027182076719388481

產品圖集操作手冊產品視頻

產品簡介 PRODUCT INTRODUCTION

產品簡介：

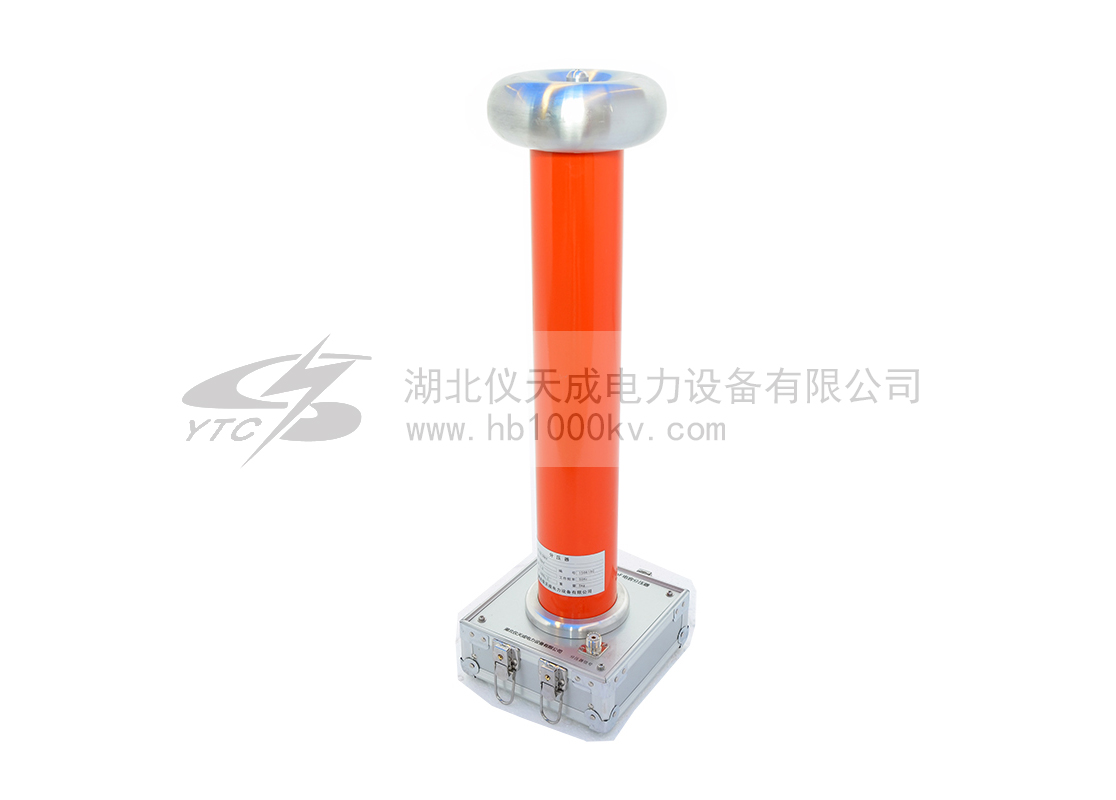

變頻串聯諧振由變頻電源、激勵變壓器（也可稱為勵磁變壓器）、電抗器和電容分壓器組成。被試品的電容與電抗器構成串聯諧振連接方式；分壓器并聯在被試品上，用于測量被試品上的諧振電壓，并作過壓保護信號；調頻功率輸出經激勵變壓器耦合給串聯諧振回路，提供串聯諧振的激勵功率。利用勵磁變壓器激發串聯諧振回路，調節變頻控制器的輸出頻率，使回路電感L和試品C串聯諧振，諧振電壓即為加到試品上電壓。
YTC850系列發電機工頻耐壓試驗裝置采用多節電抗器并聯的工作方式，調整可調電抗器的電感量，通過并聯不同節數的固定電抗器的方式達到諧振狀態。根據試驗容量的大小，合理配置不同容量的固定電抗器和可調電抗器，從而減小電源容量和試驗設備體積重量，被廣泛用于電力、冶金、石油、化工等行業，適用于大容量，高電壓的電容性試品的交接和預防性試驗。

產品別稱：工頻諧振、調感式串聯諧振、串聯諧振、調感諧振、發電機耐壓試驗裝置

產品特征：
1、做同電壓等級、同容量的發電機交流耐壓試驗其設備整體重量大大減輕，單件設備重量是傳統設備的1/5，徹底解決現場搬運困難問題；
2、整套裝置原理先進，采用先進的澆注工藝，整套系統均為干式結構，使用精加工的傳動機構，大大降低了設備運行的噪音；

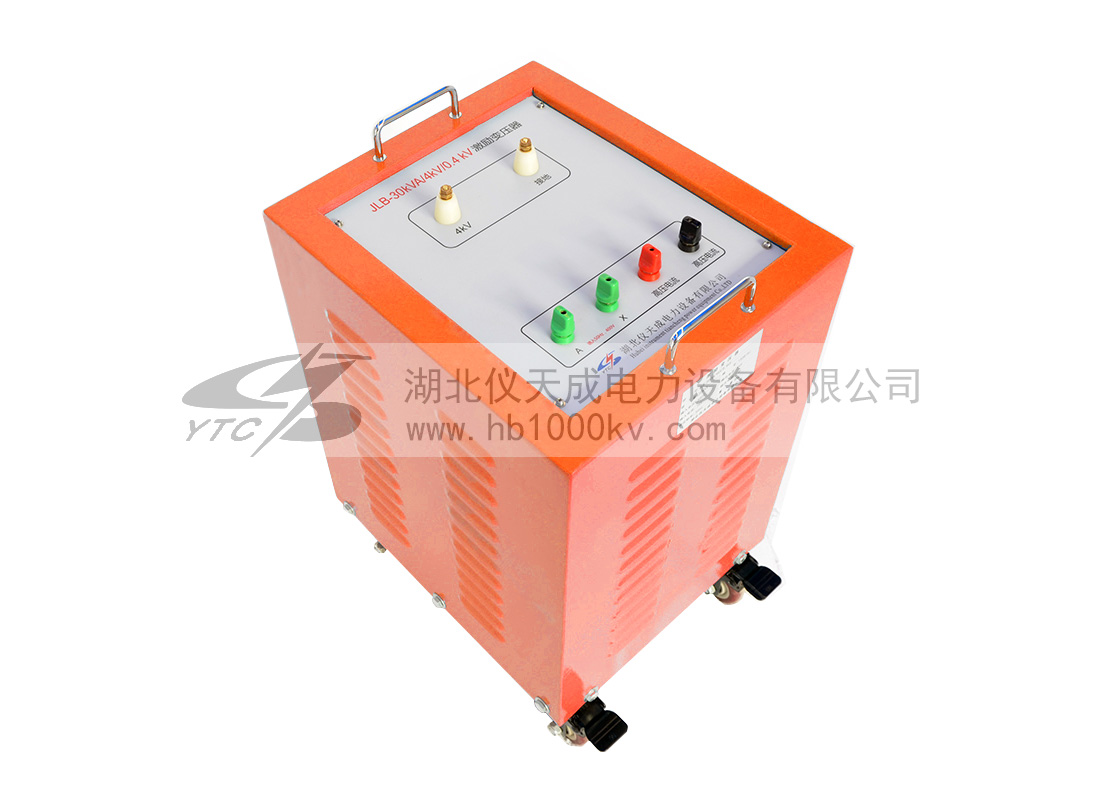

3、勵磁變壓器為高低壓雙輸出，配置整流硅堆后，還可以對發電機進行直流耐壓試驗；
4、配置干式柱式調壓器，輸出波形好，且穩定性良好；

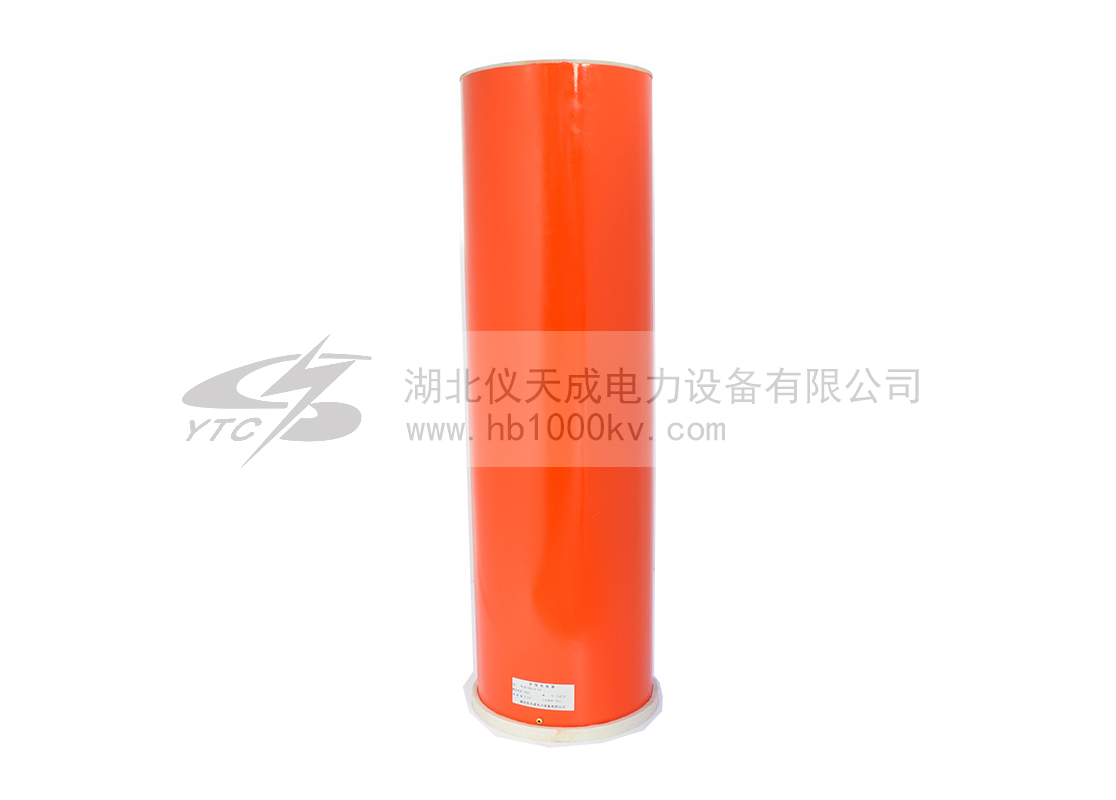

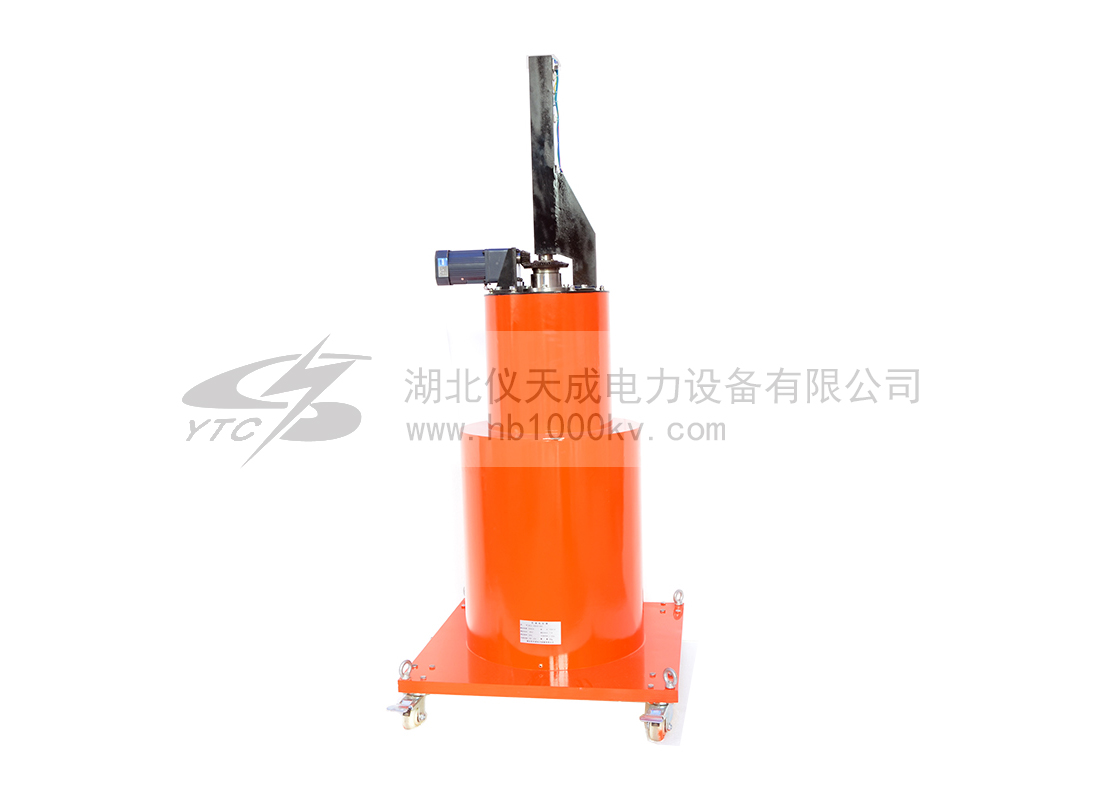

5、固定電抗器和可調電抗器的電感量配置合理，對不同電容量的被試品均有良好的諧振點，沒有諧振盲區；

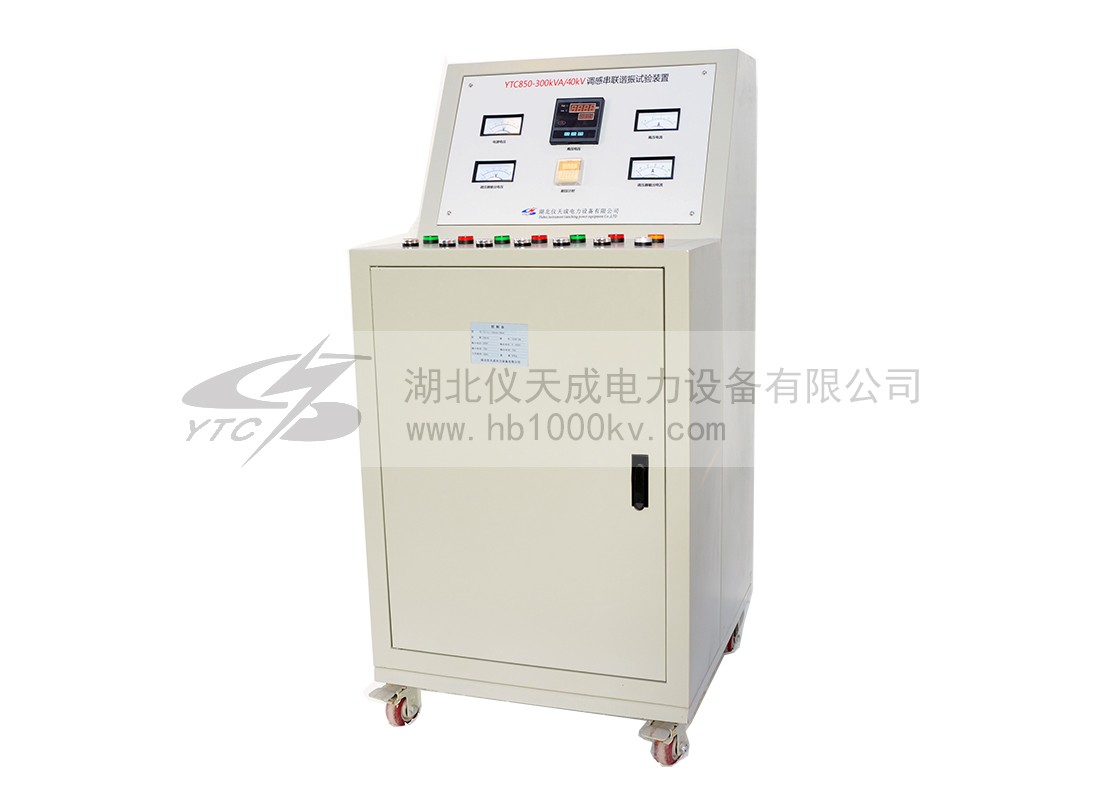

6、操作系統不僅能完成電壓、電感的調節，還可以實時監控回路的功率因數、高壓側電流、高壓試驗電壓、低壓輸出電壓、氣隙的升降值，具有過流、過壓保護。

技術參數 TECHNICAL PARAMETERS

基本技術參數：

項目	技術參數
額定輸出電壓	交流	0~60KV（有效值）及以下
	直流	0~60KV及以下
輸出頻率	50HZ
諧振電壓波形	純正弦波，波形畸變率≤1%
最大試驗容量	3000KVA及其以下
工作制	滿功率輸出下，一次連續工作時間15min
品質因數	10~40
工作電源	380V±15%/50HZ

YTC850系列產品配置及適用范圍：

產品型號名稱	適用試品對象	電抗器配備數	重量
YTC850-L-540/60	發電機0.1-0.7	60KV/3A固定電抗器一臺	165KG
YTC850-L-540/60	發電機0.1-0.7	60KV/3A可調電抗器一臺	238KG
YTC850-L-1080/60	發電機0.3-1.5	60KV/3A固定電抗器二臺	165KG
YTC850-L-1080/60	發電機0.3-1.5	60KV/3A可調電抗器二臺	238KG
YTC850-L-2160/60	發電機0.5-2.5	60KV/9A固定電抗器二臺	560KG
YTC850-L-2160/60	發電機0.5-2.5	60KV/9A可調電抗器二臺	760KG

附：電力系統常用發電機的電容量參考表

類別	發電機
類別	型號	生產廠家	額定容量MW	額定電壓KV	額定電容µF
火力發電機	T2-12-2		12	6.3	0.1
	TQ-25-2		25	6.3	1.19
	TBC-30		30	6.3	0.2
	TB2-30-2		30	6.3	0.2
	TQN-50-2		50	10.5	0.209
	TB-50-2		50	10.5	0.26
	TB-60-2		60	10.5	0.25
	TQN-100-2		100	13.8	0.234
	WP23S-083AF3		300	15	0.29
	TB-320-2		320	20	0.3
	T264/640		600	20	0.368
	QF-30-2		30	6.3	0.1
	QF-60-2		60	6.3	0.234
	QF-60-2		60	10.5	0.33
	QFS-125-2	上海電機廠	125	13.8	0.08-0.12
	QFSN-200-2	哈爾濱電機廠	200	15.75	0.19-0.21
	QFQS-200-2	東方電機廠	200	15.75	0.1928-0.21
	QFS-300-2	上海電機廠	2300	15	0.16-0.20
	QFSN-300-2	上海電機廠	300	18	0.18-0.20
	QFSN-600-2		600	20	0.234
	ATB-2	美國GE公司	352	23	0.268
	TBB-200-2	前蘇聯	200	15.75	0.107
	TBB-500-2		500	20	0.25
	TBB-320-2	前蘇聯	320	20	0.31
	TBB-800-2		800	24	0.25
	2105234	美國西屋公司	600	20.0	0.2
	50WT23E-138	ABB	600	22.0	0.253
同步調相機	TT-15-8		15	6.6	0.108
同步調相機	TT-30-6		30	10.5	0.2
